[네트워크] 알카텔 스위치 - 펌웨어 업그레이드

1. AOS(Alcatel Omni Switch) 업그레이드 방법 소개

- Ominswitch는 zmodem과 ftp 두가지 방법으로 switch로 Image를 복사할 수 있습니다.

- Ftp는 EMP port와 IP 설정한 Port에서 가능

- 모델마다 업그레이드할 이미지가 다릅니다. (모델과 이미지 파일을 비교해서 확인하세요)



모델 시리즈	이미지 파일
OS9000(Fuji)	Jos.img
OS8800(Eagle)	Eos.img
OS7000(Falcon)	Fos.img
OS6600(Hawk)	Hos.img
OS6800(Kite)	Kos.img

<OS9000 시리즈에 대한 이미지 파일>



< OS9000 시리즈 펌웨어 >

반응형

2. 펌웨어 업그레이드 방식

1. Console / zmodem을 이용한 업그레이드

- Switch의 Console에 PC를 연결 후 ‘ cd ’를 이용해서 원하는 Directory로 이동한다.

- Prompt에서 ‘ rz ’ 입력 후 PC의 Terminal Program에서 zmodem을 이용해서 file을 전송한다.

: 요즘은 zmodem이란걸 사용하지도 않고 , 속도도 느리다





2. FTP를 이용한 업그레이드

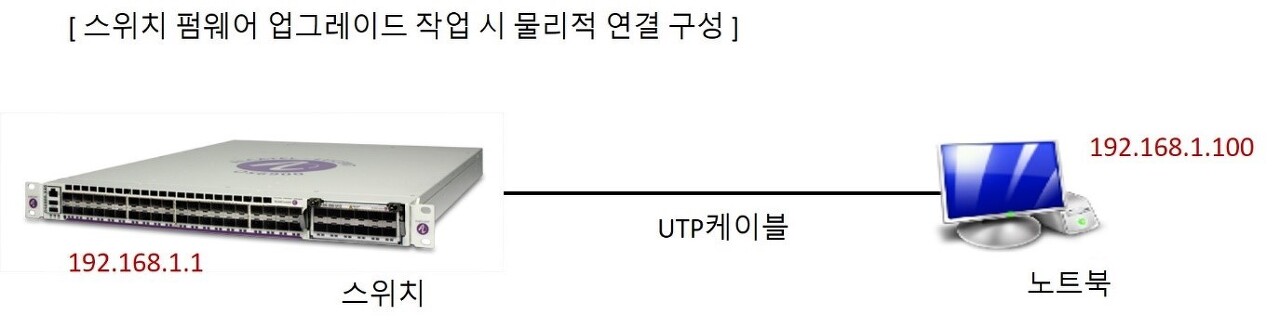

< 펌웨어 업그레이드 물리적 구성 >



1) 다음의 명령어로 Version을 확인합니다.

: show microcode loaded

: show microcode working

: show microcode certified

-> show microcode working



2) working directory로 이동 - cd working

- file 확인 : ls

- 전체 image 삭제 , Boot, cfg는 삭제하지 않음 : rm *. img

(파일을 올리기에 공간이 모자라기 때문에 미리 기존 파일을 먼저 삭제해줌)



3) switch에서 aaa authentication ftp local 확인 ( 이 명령어를 안 넣으면 FTP 사용불가)



4) PC에서 switch로 ftp 접속

- PC DOS 창에서 ftp 192.168.1.1

- 스위치 ID/PW 입력 후 접속 (Switch에 FTP로 login하면 기본적으로 /flash/working에 접속한 상태임)

- bin 엔터(binary로 변경)

- hash (####표시 보이게 해줌)

- Prompt : 첫 번째 파일 전송 후 다음 파일을 보낼지 묻지 않고 바로 전송

- cd /flash/working (스위치 디렉터리 변경)

- lcd D:\벤더별 자료\유선-자료\알카텔\펌웨어-업그레이드\6850(PC 폴더 변경)

- mput *. img (폴더에 모든 파일 업로드)

ftp> hash

Hash mark printing On ftp: (2048 bytes/hash mark).

ftp> prompt

Interactive mode Off.

ftp> bin

200 Type set to I, binary mode

ftp> mput *. img





5) 모든 파일을 스위치로 업로드 끝낸 후

: reload working no rollback-timeout : working directory로 reload

(이 명령어를 사용하지 않으면 , 동기화가 안되어 있기 때문에 certified 폴더로 부팅됨)



6) install *.img : 새로운 image install



7) copy working certified : version 및 정상 동작 확인 후 동기화



8) copy flash-synchro : CMM 간의 동기화



9) 3가지 명령어를 이용하여 펌웨어가 제대로 업그레이드되었는지 확인

show microcode loaded / show microcode working / show microcode certified

이렇게 하면 알카텔 루슨트 스위치 펌웨어 업그레이드 작업이 완료됩니다.

작업하실 때 스위치와 PC 간에 통신에 문제가 없는지 Ping을 실행시켜 놓고 하시면 좋습니다.

펌웨어 이미지가 제대로 올라가지 않은 상태에서 재부팅이 되면 , 제대로 부팅이 안 되는 장애가 발생하니 항상 펌웨어 업그레이드 작업을 하실 때는 신중하게 조심해서 진행하시기 바랍니다.
